Apa Itu Scaffolding
Regulasi Indonesia sudah memberi definisi yang jelas. Permenaker No. PER.01/MEN/1980 tentang Keselamatan dan Kesehatan Kerja pada Konstruksi Bangunan menyebut perancah sebagai bangunan peralatan (platform) yang dibuat untuk sementara dan digunakan sebagai penyangga tenaga kerja, bahan, serta alat pada setiap pekerjaan konstruksi bangunan, termasuk pekerjaan pemeliharaan dan pembongkaran.
Dua kata kunci dalam definisi itu sering diabaikan di lapangan: sementara dan penyangga tenaga kerja. Sementara berarti struktur ini dirancang untuk dipasang dan dibongkar berulang kali, sehingga kondisi sambungan dan pin lebih menentukan keselamatan dibanding tampilan luar pipa. Penyangga tenaga kerja berarti scaffolding masuk kategori peralatan keselamatan, bukan sekadar alat bantu akses.
Scaffolding, perancah, steger, andang: apakah sama?
Empat istilah ini merujuk objek yang sama, tetapi dipakai oleh kelompok yang berbeda.
| Istilah | Konteks pemakaian |
|---|---|
| Scaffolding | Istilah teknis dan komersial, dipakai kontraktor, konsultan, dan dokumen tender |
| Perancah | Istilah resmi dalam peraturan perundang-undangan Indonesia |
| Steger | Serapan Belanda (steiger), umum di Jawa dan kalangan tukang bangunan |
| Andang | Perancah bambu atau kayu tradisional, secara teknis berbeda karena bukan sistem modular baja |
Membedakan andang dari scaffolding baja penting saat proyek diaudit. Andang bambu tidak memiliki data kapasitas beban terukur, sehingga sulit dipertanggungjawabkan dalam dokumen K3 proyek formal.
6 Jenis Scaffolding yang Dipakai di Indonesia
| Jenis | Karakter utama | Paling cocok untuk | Catatan lapangan |
|---|---|---|---|
| Frame scaffolding (H-frame) | Rangka pabrikan siap pasang, main frame + cross brace + joint pin | Rumah tinggal, ruko, gedung 2–6 lantai, pengecatan, plester, cor dak | Paling dominan di pasar sewa Indonesia karena cepat dipasang dan komponennya standar |
| Ringlock / modular | Node berbentuk cakram, sambungan terkunci dari 8 arah | Plant, tangki, struktur tidak beraturan, proyek industri | Butuh operator terlatih, harga sewa lebih tinggi, tetapi jauh lebih rapi untuk geometri rumit |
| Tube and coupler | Pipa lepas disambung clamp fix dan swivel | Bentuk melengkung, penyesuaian di lapangan, area sempit | Fleksibel tetapi lambat dipasang dan sangat bergantung ketelitian pemasang |
| Mobile tower (scaffolding beroda) | Menara ringan dengan castor wheel dan rem | Perawatan gedung, pemasangan plafon, kelistrikan, gudang | Roda wajib terkunci saat dipakai, dilarang dipindah dengan orang di atasnya |
| Suspended / gondola | Platform digantung dari atap gedung | Pembersihan dan perawatan fasad gedung tinggi | Masuk rezim perizinan berbeda, bukan sekadar sewa perancah |
| Shoring / support | Frame difungsikan sebagai penopang beban vertikal, bukan akses | Cor dak, balok, bekisting pelat lantai | Konfigurasi grid, bukan barisan. Kebutuhan u-head dan jack base naik signifikan |
Untuk mayoritas proyek di Surabaya dan sekitarnya, terutama rumah tinggal, ruko, gudang, dan gedung menengah, pilihan realistis ada di frame scaffolding. Jenis lain baru relevan ketika geometri bangunan tidak persegi atau ketika proyek terikat standar HSE korporat.

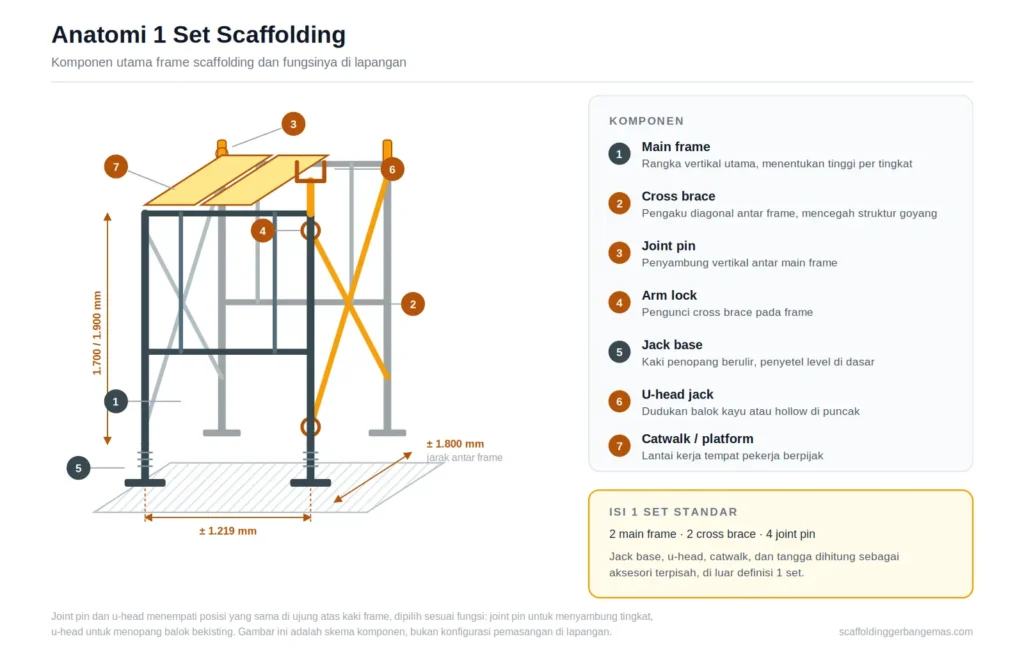

Komponen 1 Set Scaffolding dan Fungsinya
Satu set frame scaffolding standar di pasar Indonesia umumnya berisi 2 main frame, 2 cross brace, dan 4 joint pin. Sisanya dihitung sebagai aksesori terpisah, dan di sinilah estimasi kebutuhan proyek paling sering meleset.
| Komponen | Fungsi | Konsekuensi jika diabaikan |
|---|---|---|
| Main frame | Rangka vertikal utama, menentukan tinggi per tingkat | Salah tinggi frame membuat elevasi kerja tidak pas dengan bidang kerja |
| Cross brace | Pengaku diagonal antar frame, mencegah struktur bergoyang | Struktur berayun lateral, risiko roboh saat beban dinamis |
| Joint pin | Penyambung vertikal antar main frame | Tingkat atas tidak terkunci, sambungan bergeser saat dibebani |
| Arm lock | Pengunci cross brace pada frame | Cross brace terlepas sendiri karena getaran |
| Jack base | Kaki penopang dengan ulir penyetel di dasar | Struktur tidak bisa di-level pada tanah miring, beban tidak merata |
| U-head jack | Dudukan berbentuk U untuk balok kayu atau hollow di puncak | Balok bekisting tidak terkunci, bergeser saat pengecoran |
| Catwalk / platform | Lantai kerja tempat pekerja berpijak | Pekerja berpijak di palang frame, penyebab jatuh paling umum |
| Ladder frame | Frame pendek untuk penyesuaian ketinggian | Ketinggian dipaksakan dengan ganjal, praktik yang berbahaya |
| Tangga / stair | Akses naik turun antar tingkat | Pekerja memanjat rangka, melanggar prinsip akses aman |
Aksesori yang paling sering kurang dihitung adalah jack base dan u-head. Aturan praktisnya sederhana: setiap set berdiri di atas 4 kaki, jadi kebutuhan jack base adalah jumlah set dikali 4. Untuk pekerjaan cor dak, u-head juga dihitung dengan angka yang sama.
Ukuran Standar dan Berat Komponen
Angka di bawah ini adalah rentang yang umum ditemui di pasar Indonesia. Spesifikasi antar pabrikan berbeda, jadi selalu minta data aktual dari penyedia sebelum menghitung beban.
| Komponen | Ukuran umum | Berat perkiraan | Keterangan |
|---|---|---|---|
| Main frame | Tinggi 170 cm dan 190 cm, lebar sekitar 1.219 mm | 11–12,5 kg | Tinggi 90 cm dan 120 cm dipakai sebagai penyambung |
| Ladder frame | Tinggi 90 cm dan 50 cm | 5–6,5 kg | Untuk penyesuaian elevasi |
| Cross brace | 193 cm dan 220 cm | Sekitar 3 kg | 220 cm untuk main frame, 193 cm untuk ladder frame |
| Pipa rangka | Diameter 41–42 mm (1 1/4″), tebal 1,8–2,3 mm | n/a | Tebal pipa adalah indikator kualitas paling jujur |
| Jack base | Tinggi kerja 40 cm dan 60 cm, as 32 mm, plat 4 mm | Sekitar 5 kg | Ulir penyetel level |
| U-head jack | Tinggi kerja 40 cm dan 60 cm, as 32 mm, plat 4 mm | Sekitar 5 kg | Dudukan balok bekisting |
| Joint pin | Panjang sekitar 20 cm | Ringan | Sering hilang, wajib dicek jumlahnya saat serah terima |
Kesalahan mencampur ukuran cross brace
Cross brace 220 cm dipasangkan dengan konfigurasi main frame, sedangkan 193 cm untuk ladder frame. Memaksakan cross brace yang tidak sesuai menghasilkan dua masalah: sudut diagonal menjadi tidak ideal sehingga kekakuan struktur turun, dan lubang pengunci melebar karena tekanan berlebih pada pin. Kerusakan ini bersifat kumulatif dan baru terasa setelah unit dipakai beberapa proyek.
Ini juga alasan mengapa mencampur unit dari dua penyedia berbeda dalam satu struktur bukan ide yang baik, meskipun secara kasat mata ukurannya terlihat sama.
Material: Painted vs Galvanis
| Aspek | Painted (pipa hitam dicat) | Galvanis |
|---|---|---|
| Ketahanan korosi | Rendah sampai sedang | Tinggi |
| Cocok untuk | Proyek indoor, durasi pendek, area kering | Proyek pesisir, area lembap, durasi panjang, lingkungan industri |
| Biaya sewa | Lebih ekonomis | Lebih tinggi |
| Perawatan | Perlu pengecatan ulang berkala | Minim perawatan |
| Risiko utama | Karat pada sambungan tersembunyi | Lapisan aus di titik gesek berulang |
Untuk proyek di kawasan pesisir Surabaya Utara, area industri, atau proyek berdurasi lebih dari tiga bulan, selisih biaya galvanis biasanya terbayar oleh berkurangnya risiko korosi pada titik sambungan. Karat di dalam pipa tidak terlihat dari luar, dan justru di sambungan itulah kegagalan struktur bermula.
Kapasitas Beban dan Faktor Keamanan
Frame scaffolding umumnya dirujuk pada kapasitas sekitar 200–225 kg per level, bergantung mutu material dan konfigurasi. Angka ini bukan janji pabrikan universal. Yang menentukan di lapangan adalah kombinasi tebal pipa, mutu baja, kondisi sambungan, jumlah tingkat, dan kerataan tumpuan.
Cara menghitung beban yang benar memisahkan dua hal:
- Dead load: berat struktur scaffolding itu sendiri, termasuk platform
- Live load: berat pekerja, alat, dan material yang bekerja di atasnya
Pekerjaan pengecatan menghasilkan live load kecil. Pekerjaan pengecoran menghasilkan live load yang jauh lebih besar dan bersifat dinamis. Dua pekerjaan ini tidak boleh memakai asumsi konfigurasi yang sama, meskipun tinggi bangunannya identik.
Praktik yang sehat: tambahkan cadangan 10–15% dari total kebutuhan untuk mengantisipasi kerusakan komponen dan kesalahan hitung di lapangan.
Aturan K3 Scaffolding di Indonesia
Ini bagian yang paling sering dilewati kontraktor kecil, dan justru paling mahal konsekuensinya ketika terjadi insiden.
| Regulasi | Cakupan yang relevan untuk perancah |
|---|---|
| Permenaker No. PER.01/MEN/1980 | Definisi perancah, syarat lantai papan yang kuat dan rapat, kewajiban pagar pengaman pada lantai perancah dengan tinggi lebih dari 2 meter |
| Permenaker No. 9 Tahun 2016 | K3 pekerjaan pada ketinggian. Pasal 15 mewajibkan pekerjaan yang menggunakan perancah memenuhi persyaratan K3. Pasal 31 mewajibkan tenaga kerja kompeten dengan sertifikat kompetensi dan Lisensi K3 |
| SKB Menaker & Menteri PU No. Kep-174/MEN/1986 dan No. 104/KPTS/1986 | Pedoman pelaksanaan teknis K3 pada tempat kegiatan konstruksi |
Tiga hal yang paling sering menjadi temuan audit:
- Lantai kerja tanpa pagar pengaman di atas 2 meter. Ini pelanggaran langsung terhadap Permenaker 01/1980, bukan sekadar praktik kurang ideal.
- Pekerja memanjat rangka frame karena tangga akses tidak disewa untuk menghemat biaya.
- Tidak ada personel bersertifikat yang bertanggung jawab atas pemasangan dan pemeriksaan perancah.
Penting dicatat, Permenaker 9/2016 tidak lagi memakai ambang batas tinggi tertentu sebagai pemicu kewajiban. Penekanannya ada pada adanya beda tinggi yang berpotensi menyebabkan jatuh. Artinya, pekerjaan pada ketinggian 1,5 meter pun tetap masuk cakupan bila potensi jatuhnya nyata.

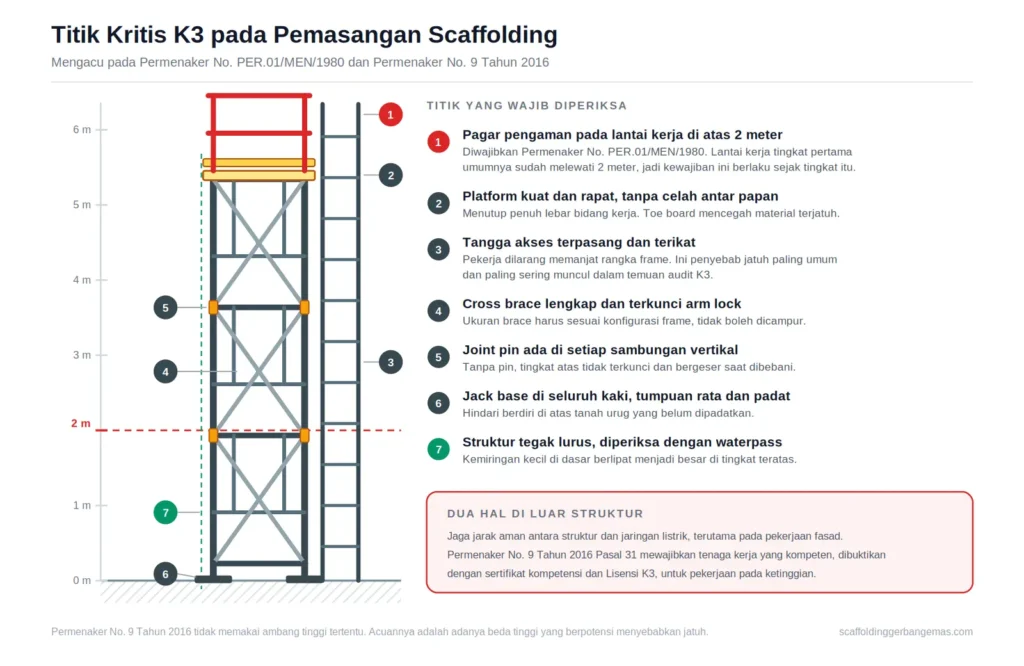

Checklist Inspeksi Sebelum Scaffolding Dipakai
Lakukan pemeriksaan ini setiap kali struktur selesai dipasang dan setiap kali ada perubahan konfigurasi:
- Tumpuan dasar rata, padat, dan tidak berada di atas tanah urug yang belum dipadatkan
- Jack base terpasang di seluruh kaki, ulir tidak dipaksakan melewati batas
- Struktur tegak lurus, diperiksa dengan waterpass, bukan dengan perkiraan mata
- Seluruh cross brace terpasang dan terkunci arm lock
- Joint pin lengkap di setiap sambungan vertikal
- Platform menutup penuh lebar bidang kerja, tidak ada celah antar papan
- Pagar pengaman terpasang untuk lantai kerja di atas 2 meter
- Tangga akses tersedia dan terikat, bukan tangga lepas yang disandarkan
- Tidak ada pipa penyok, bengkok, retak las, atau karat yang menembus dinding pipa
- Jarak struktur ke jaringan listrik aman, terutama untuk pekerjaan fasad
Dokumentasikan hasil inspeksi dengan foto bertanggal. Dokumen ini yang akan diminta pertama kali bila terjadi insiden.
Pertanyaan yang Sering Diajukan
Apa perbedaan scaffolding dan perancah?
Tidak ada perbedaan makna. Perancah adalah istilah resmi dalam peraturan Indonesia, scaffolding adalah istilah teknis dan komersial yang lebih umum dipakai di proyek.
Berapa ukuran standar main frame scaffolding?
Tinggi yang paling umum adalah 170 cm dan 190 cm dengan lebar sekitar 1.219 mm. Ukuran 90 cm dan 120 cm dipakai sebagai penyambung untuk penyesuaian elevasi.
Apa isi 1 set scaffolding?
Umumnya 2 main frame, 2 cross brace, dan 4 joint pin. Jack base, u-head, catwalk, dan tangga dihitung sebagai aksesori terpisah.
Berapa beban maksimal scaffolding frame?
Rujukan umum di pasar adalah sekitar 200–225 kg per level, bergantung mutu material dan konfigurasi. Angka pasti harus dikonfirmasi ke penyedia berdasarkan spesifikasi unit yang dipakai.
Kapan pagar pengaman wajib dipasang?
Permenaker No. 01/MEN/1980 mewajibkan pagar pengaman pada lantai perancah dengan tinggi lebih dari 2 meter.
Apakah scaffolding galvanis selalu lebih baik?
Tidak selalu. Galvanis unggul untuk proyek panjang dan lingkungan korosif. Untuk pekerjaan indoor berdurasi pendek, painted sudah memadai dan lebih efisien secara biaya.
Apa beda cross brace 193 cm dan 220 cm?
Cross brace 220 cm dipakai pada konfigurasi main frame, sedangkan 193 cm untuk ladder frame. Keduanya tidak boleh saling menggantikan karena mengubah sudut diagonal dan kekakuan struktur.
Apakah scaffolding bambu masih boleh dipakai?
Untuk pekerjaan informal skala kecil masih ditemui, tetapi tidak memiliki data kapasitas beban terukur sehingga sulit dipertanggungjawabkan dalam dokumen K3 proyek formal.
Menentukan Jenis dan Jumlah untuk Proyek Anda
Memahami jenis dan komponen adalah langkah pertama. Langkah berikutnya adalah menghitung berapa set yang benar-benar dibutuhkan agar tidak kelebihan sewa atau kekurangan di tengah pekerjaan.
